Cerchi un componente di trasmissione lineare affidabile ed economico per i tuoi macchinari, stampanti 3D o piattaforme di sollevamento? Le viti a ricircolo di sfere trapezoidali sono la scelta ideale per applicazioni di automazione a basso e medio carico e bassa velocità.

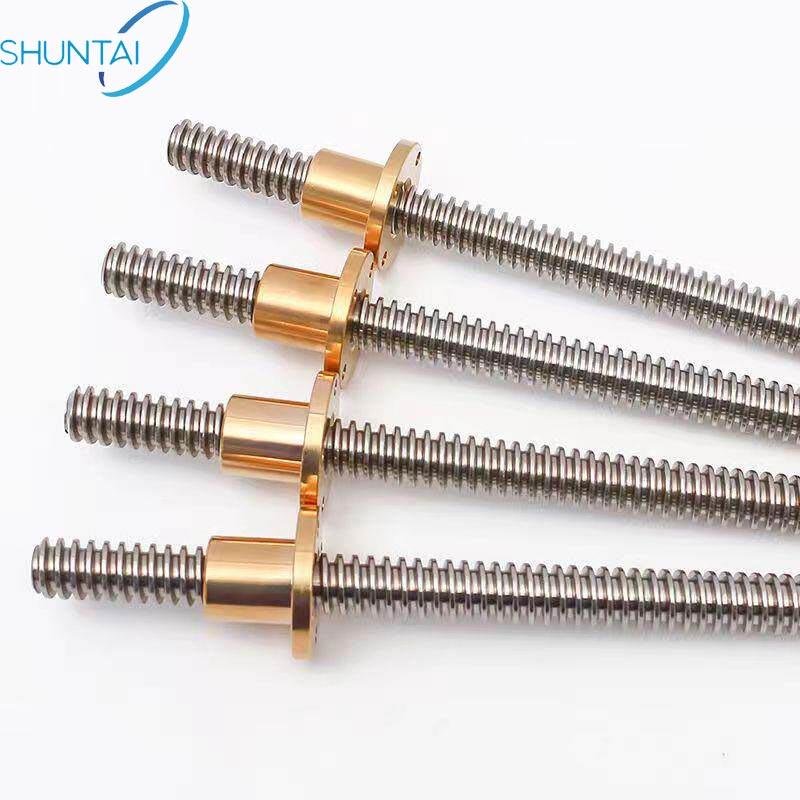

A differenza delle viti a ricircolo di sfere con complesse strutture di circolazione interna, le viti trapezoidali sono dotate di semplici dadi in ottone con filettatura a T, che convertono facilmente il movimento rotatorio in un movimento lineare fluido. Noi di Shuntai forniamo viti trapezoidali completamente personalizzabili con dadi in ottone, progettate per una lunga durata e un funzionamento quotidiano stabile.
Caratteristiche principali delle nostre viti a ricircolo di sfere trapezoidali
Offriamo una gamma completa di diametri di alberi per soddisfare le diverse esigenze delle apparecchiature:
10 mm, 12 mm, 16 mm, 20 mm, 22 mm, 24 mm, 25 mm, 28 mm, 30 mm, 36 mm
| Articolo | Dettagli |
|---|
| Nome del prodotto | Vite trapezoidale con dado in bronzo |
| Tipo di filettatura | Trapezoidale (filettatura a T) |
| Marca | Shuntai |
| Materia prima | Acciaio per cuscinetti GCr15, acciaio al carbonio, dadi in bronzo/ottone |
| Processo di produzione | Viti con filettatura laminata, viti di precisione rettificate |
| Vantaggio principale | Durata di servizio prolungata, trasmissione stabile |
| Tempi di consegna | 7 giorni lavorativi |
| Porto di spedizione | Shanghai, Cina |
Le nostre viti sono disponibili in due standard di produzione: viti a passo laminato per un utilizzo generale in cui il costo è un fattore critico, e viti a passo rettificato per applicazioni che richiedono una maggiore precisione dimensionale. I dadi in ottone abbinati offrono un'ottima autolubrificazione, riducendo l'usura durante i movimenti alternati ripetuti.
Come funzionano le viti a ricircolo di sfere trapezoidali
Un sistema completo di azionamento a vite trapezoidale è composto da due parti principali: un albero filettato e un dado trapezoidale corrispondente.
La filettatura trapezoidale presenta fianchi a spirale paralleli. Quando l'albero ruota, la coppia viene trasferita al dado, spingendolo a spostarsi linearmente lungo l'asse della vite.

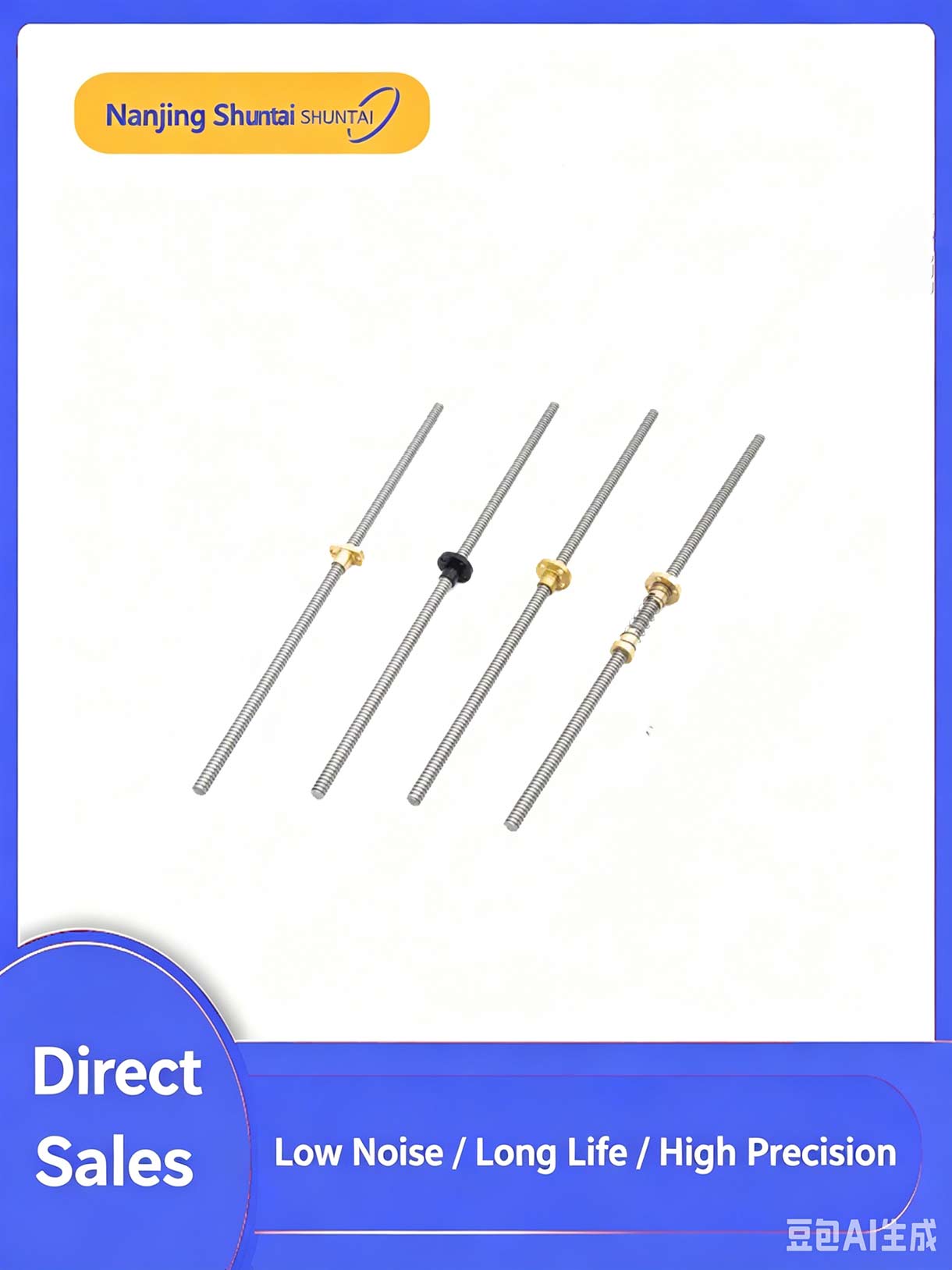

Forniamo dadi in diverse tipologie: dadi flangiati standard in ottone, dadi antiruggine con rivestimento nero e dadi precaricati a molla per eliminare il gioco e garantire un assemblaggio di precisione leggermente superiore.
Principali vantaggi delle viti a ricircolo di sfere trapezoidali
1. Minori costi di produzioneRispetto alle viti a ricircolo di sfere con canali di circolazione, le viti a passo trapezoidale presentano fasi di lavorazione più semplici, riducendo significativamente il budget di approvvigionamento per progetti con carichi medi.
2. Struttura meccanica semplice e stabile
Nessun componente a sfera rotolante delicato all'interno. La robusta combinazione vite-dado in bronzo resiste agli urti e alla polvere, semplificando la manutenzione delle apparecchiature industriali.
3. Elevate prestazioni di autobloccaggio
La geometria trapezoidale della filettatura crea un bloccaggio automatico naturale in caso di interruzione di corrente. Questo è fondamentale per piattaforme di sollevamento, assi verticali di stampanti 3D e guide di automazione verticali per prevenire scivolamenti accidentali.
4. Ampia selezione di materiali per la personalizzazione
Gli alberi delle viti utilizzano acciaio per cuscinetti GCr15 resistente all'usura o acciaio al carbonio standard; i dadi in ottone/bronzo offrono una lubrificazione intrinseca senza necessità di frequenti e abbondanti oliature.Scenari applicativi tipici
Le viti a ricircolo di sfere trapezoidali eccellono nelle apparecchiature di movimentazione lineare a bassa velocità e carico medio, e sono ampiamente utilizzate in diversi settori industriali a livello globale.
assi ausiliari per macchine CNC
Stampanti 3D da tavolo e industriali
Piattaforme di sollevamento verticali e tavoli elevatori
Apparecchiature di assemblaggio per l'automazione generale
Dispositivi medici di regolazione lineare
Macchinari per piccoli imballaggi
Limitazioni da considerare prima della selezione
Per operazioni di posizionamento ad altissima velocità o precisione, le viti a ricircolo di sfere offrono prestazioni migliori. Le viti a passo trapezoidale presentano un attrito maggiore e un'efficienza di trasmissione inferiore, pertanto sono più adatte a operazioni lente e intermittenti piuttosto che a cicli continui ad alta velocità.
Come scegliere la vite trapezoidale giusta per il tuo progetto
Al momento dell'ordine, valuta 4 fattori fondamentali per evitare componenti non compatibili:
- 1. Peso del carico: Verifica il carico mobile massimo per selezionare il diametro dell'albero appropriato (10 mm per carichi leggeri, 36 mm per carichi medio-pesanti).
- 2. Velocità di corsa: Se la velocità lineare rimane bassa, optate per viti trapezoidali; se invece la velocità di traslazione continua è preferibile utilizzare viti a ricircolo di sfere.
- 3. Precisione del posizionamento: Viti trapezoidali rettificate per esigenze di tolleranza più strette, viti laminate per posizionamento standard
- 4. Budget del progetto: Le viti trapezoidali offrono un rapporto costo-efficacia di gran lunga migliore rispetto alle viti a ricircolo di sfere di precisione.
