Un'introduzione di tre minuti al mondo delle viti a sfere

Nel mondo della produzione di precisione, esiste un componente apparentemente poco appariscente ma cruciale che converte il moto rotatorio in un movimento lineare preciso. Trasporta una forza enorme ma punta a una precisione micrometrica. È la vite a sfere, l'indispensabile "cuore della trasmissione di precisione" nelle moderne apparecchiature di fascia alta.

I. Cos'è una vite a sfere? Il principio fondamentale svelato

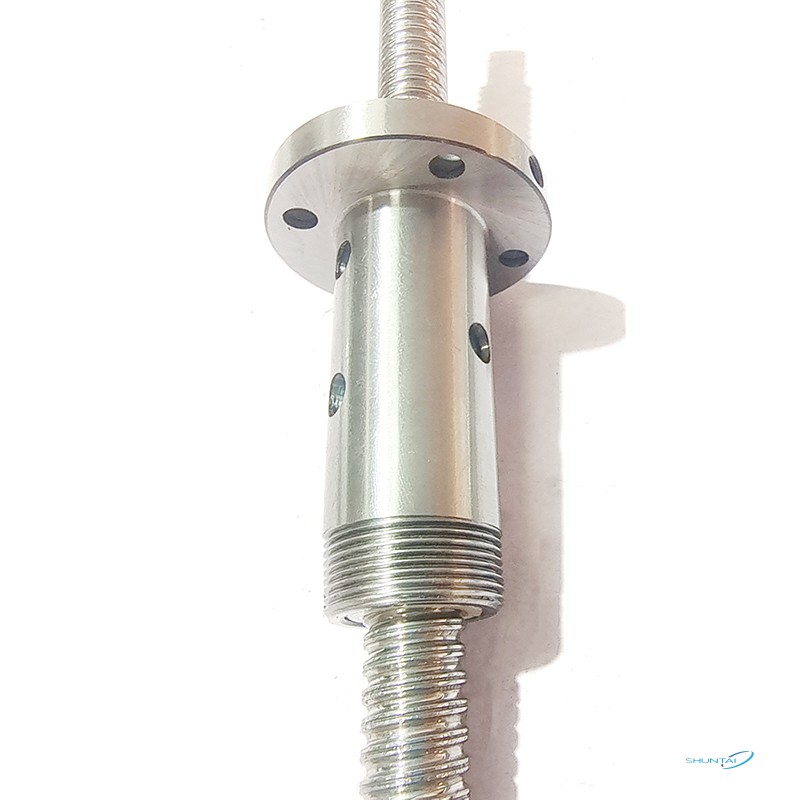

In parole povere, una vite a sfere può essere considerata una "super vite con innumerevoli sfere d'acciaio incastonate nelle sue filettature". È composta da tre parti principali:

La vite: un lungo albero con una pista elicoidale di precisione.

Il dado: un componente che si accoppia alla vite e contiene anche le piste elicoidali corrispondenti.

Le sfere: sfere di precisione in acciaio che circolano tra le piste di scorrimento della vite e del dado.

Il principio di funzionamento fondamentale è la sostituzione dell'attrito radente con l'attrito volvente. Quando la vite o la madrevite ruotano, le sfere circolano all'interno delle piste, azionando l'altro componente per un movimento lineare preciso e fluido. Questo sistema di circolazione riduce significativamente la resistenza all'attrito e migliora significativamente l'efficienza.

II. Perché è così indispensabile? Vantaggi prestazionali senza pari

Alta precisione: l'eliminazione del gioco (movimento perso) e le capacità di precarico consentono un posizionamento preciso a livello di micron o addirittura nanometri, il fondamento della lavorazione di parti complesse con macchine utensili CNC.

Elevata efficienza: l'efficienza della trasmissione può superare il 90%. Ciò si traduce in una coppia motrice inferiore, una maggiore efficienza energetica e una ridotta generazione di calore.

Lunga durata: l'attrito volvente provoca un'usura molto inferiore rispetto all'attrito radente, garantendo una durata estremamente lunga e un'elevata affidabilità se utilizzato e manutenuto correttamente.

Elevata rigidità: il precarico elimina il gioco interno, consentendo alla sfera di sopportare carichi assiali significativi senza deformarsi, garantendo rigidità e stabilità della trasmissione.

Movimento fluido: il coefficiente di attrito estremamente basso si traduce in una bassa coppia di avviamento, un funzionamento fluido e uno slittamento nullo, rendendolo ideale per il movimento alternativo ad alta velocità.

III. Applicazioni: dalle "Macchine madri industriali" a "Le stelle e gli oceani"

Le viti a sfere vengono utilizzate in quasi tutti i settori della produzione di fascia alta e delle apparecchiature di precisione:

Macchine utensili CNC: questa è la loro applicazione più classica. Il movimento della torretta, del mandrino e del tavolo di lavoro determina direttamente la precisione di lavorazione e la velocità delle macchine utensili.

Robot industriali: le articolazioni del robot e l'estensione e la retrazione del braccio richiedono un movimento lineare preciso e ad alta rigidità, e le viti a sfere sono gli attuatori principali.

Apparecchiature per semiconduttori: le macchine per fotolitografia, le apparecchiature per l'ispezione dei wafer e le saldatrici di matrici richiedono movimenti estremamente fluidi e precisi; anche la minima vibrazione può essere fatale.

Apparecchiature mediche: le piattaforme di scansione delle macchine mediche per TC e RM, così come i bracci robotici dei robot chirurgici, richiedono tutti azionamenti lineari silenziosi, precisi e affidabili.

Produzione automobilistica: sistemi di servosterzo elettrico, attuatori dei freni e robot di assemblaggio su linee di produzione automatizzate.

Aerospaziale: le superfici di controllo degli aeromobili, la retrazione e l'estensione del carrello di atterraggio e i meccanismi di dispiegamento delle antenne satellitari richiedono componenti che rimangano affidabili in ambienti estremi.

IV. Difficoltà di fabbricazione: l'arte suprema della precisione

Selezione del materiale: in genere vengono utilizzati acciai legati di alta qualità, come l'acciaio al cromo-molibdeno, che offrono elevata resistenza, elevata resistenza all'usura ed eccellenti proprietà di trattamento termico.

Rettifica di precisione: le rettificatrici CNC ad altissima precisione garantiscono la forma, la precisione del passo e la rugosità superficiale della pista della vite, assicurando questa precisione.

Trattamento termico: attraverso processi quali cementazione, tempra e rinvenimento, la superficie raggiunge una durezza estremamente elevata (HRC58 e superiore) per la resistenza all'usura, mentre il nucleo mantiene la tenacità per la resistenza agli urti.

Lavorazione del dado: la progettazione e la lavorazione del deflettore interno sono fondamentali, poiché determinano la fluidità della circolazione delle sfere e i livelli di rumore.

Ispezione e abbinamento: in definitiva, per un'ispezione al 100% dell'errore di passo, della precisione della corsa e di altri parametri, nonché per un abbinamento preciso delle sfere per ottenere un precarico ottimale, sono necessarie apparecchiature quali una macchina di misura a coordinate e un interferometro laser.

Conclusione

La vite a ricircolo di sfere, un componente di precisione nascosto all'interno delle apparecchiature, è la spina dorsale dell'industria moderna. Se siete interessati alle viti a ricircolo di sfere, contattateci per ulteriori informazioni e approfondimenti.
