La "pista" di precisione dell'industria moderna

Nelle apparecchiature di automazione, nelle macchine utensili CNC e negli strumenti di precisione, esiste un componente centrale apparentemente semplice ma cruciale: è come una pista invisibile, che trasporta il movimento ad alta velocità e preciso dell'apparecchiatura, che è il guida lineareComponente chiave nel campo della trasmissione meccanica, la precisione della guida lineare determina direttamente il livello di prestazioni dell'intera apparecchiatura. Oggi analizzeremo approfonditamente questa "pista di precisione" dell'industria moderna.

1. Che cosa è una guida lineare?

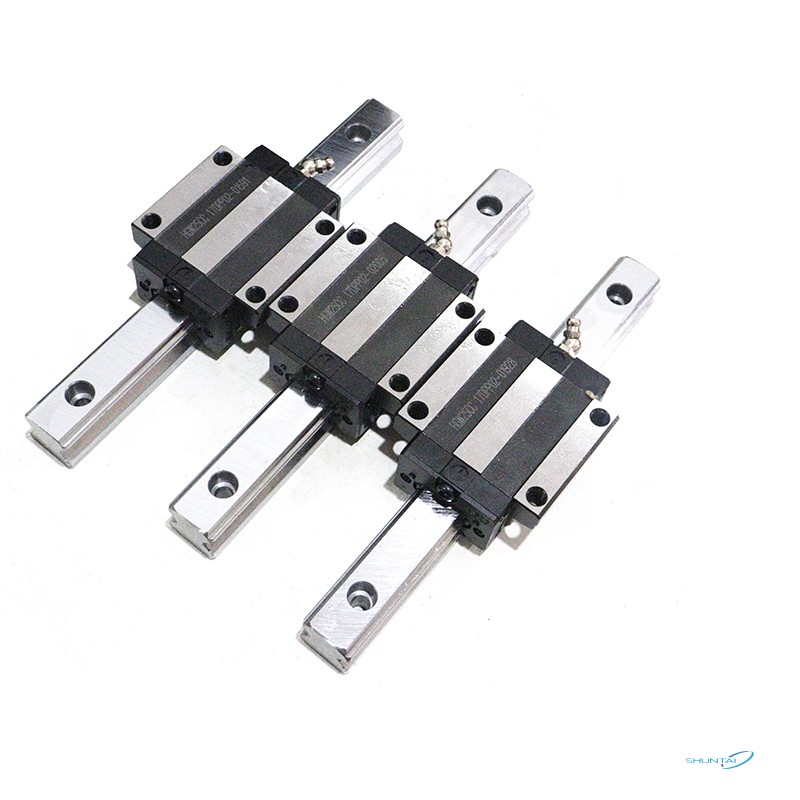

Una guida lineare è un dispositivo di trasmissione di precisione utilizzato per ottenere un moto lineare alternativo. È costituito da una rotaia di guida e da un cursore. Attraverso il movimento circolare di una sfera o di un rullo d'acciaio sulla pista, l'attrito radente viene convertito in attrito volvente, ottenendo così un moto lineare ad alta precisione e bassa resistenza.

Caratteristiche principali:

Elevata rigidità: può sopportare carichi multidimensionali

Alta precisione: la precisione del posizionamento ripetuto può raggiungere il livello del micron

Basso attrito: il coefficiente di attrito volvente è solo 1/50 dell'attrito radente

Lunga durata: la durata nominale è solitamente di decine di migliaia di chilometri

2. Struttura di precisione delle guide lineari

Guide di scorrimento

Realizzata in lega di acciaio di alta qualità (come GCr15) dopo una tempra completa, la durezza raggiunge HRC58-62 e la rugosità superficiale della pista dopo la rettifica di precisione è Ra≤0,2μm.

Gruppo cursore

Contiene piste di rotolamento e rinvii lavorati con precisione per mantenere il movimento ciclico dei corpi volventi. I prodotti di fascia alta utilizzano gabbie in resina per evitare che i corpi volventi si scontrino tra loro.

Sistema a elementi rotanti

Tipo di sfera in acciaio: adatto per carichi leggeri e medi, conveniente

Tipo di rullo: capacità di carico aumentata di 3-5 volte, utilizzato in occasioni di carichi pesanti

Sfere in ceramica: resistenti alla corrosione, esenti da lubrificazione, utilizzate in ambienti speciali

Sistema di tenuta

Guarnizioni a labirinto multicanale + piastre raschianti in metallo, il livello di protezione può raggiungere IP54 o superiore.

3. Innovazione e tecnologia all'avanguardia

Tecnologia autolubrificante

Monitoraggio intelligente

Sensore di vibrazione integrato e modulo di rilevamento della temperatura per monitorare in tempo reale lo stato di salute della guida.

Materiale composito

Superficie di guida rivestita in ceramica + cursore rinforzato in fibra di carbonio, 40% più leggero e 25% più rigido.

Tipo ad altissima velocità

Utilizzando uno speciale sistema di riflusso, la velocità massima può raggiungere i 5 m/s (i prodotti convenzionali sono circa 1-2 m/s).

4. Regole d'oro per la selezione

Calcolo del carico

Considerando contemporaneamente la forza verticale, la forza laterale e il momento ribaltante, si consiglia di utilizzare il software di selezione fornito dal produttore per l'analisi della forza.

Progettazione della protezione

Ambiente generale: foglio antipolvere

Detriti metallici: piastra raschiante

Ambiente liquido: completamente chiuso

V. Punti di manutenzione

Ciclo di lubrificazione:

Lubrificazione a grasso: ogni 100 km o 6 mesi

Lubrificazione a olio: l'ambiente di lavoro continuo richiede un sistema a olio

Metodo di pulizia:

Utilizzare un detergente speciale per guide e non utilizzare solventi corrosivi come l'acetone

Avviso di vita:

Quando il rumore di funzionamento aumenta di 15 dB o l'aumento della temperatura supera i 20 °C, è necessario controllare immediatamente

VI. Conclusion

Secondo le statistiche, si prevede che il mercato globale delle guide lineari raggiungerà i 5,8 miliardi di dollari nel 2025, con un tasso di crescita annuo composto del 7,2%. Come ingegnere meccanico, una profonda comprensione del mistero di questa "pista di precisione" può infondere un DNA sportivo più forte nella progettazione delle attrezzature. La prossima volta che vedrete il taglio fluido delle macchine utensili CNC, se avete esigenze specifiche, scegliete il nostro shuntai. shuntai ti fornirà il miglior servizio e la migliore consulenza tecnica.
