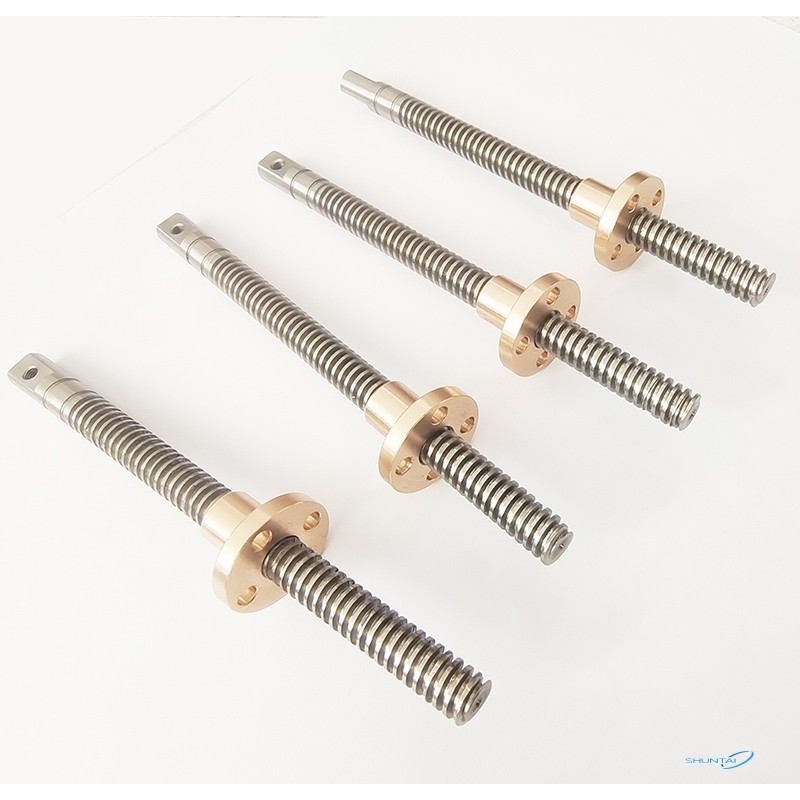

Vite trapezoidale è un elemento di trasmissione meccanica comune, chiamato così per il suo filettatura trapezoidale csezione ross. Nelle stampanti 3D, vite trapezoidale svolge un ruolo chiave nella conversione del moto rotatorio in moto lineareRispetto alle filettature ordinarie, le filettature trapezoidali hanno una maggiore capacità di carico e migliori caratteristiche di autobloccaggio, il che le rende particolarmente adatte ad applicazioni che richiedono un posizionamento preciso e determinati carichi assiali.

Il principio di funzionamento della vite trapezoidale si basa sul principio fisico fondamentale della trasmissione a spirale: quando la vite ruota, la madrevite si muove lungo la direzione assiale della vite e la distanza di spostamento è proporzionale al passo della filettatura e al numero di rotazioni. Questo preciso meccanismo di conversione del movimento lineare è uno dei fondamenti delle stampanti 3D per ottenere stampe ad alta precisione.

Vantaggi della vite trapezoidale nelle stampanti 3D

Nella tecnologia di stampa 3D, la vite trapezoidale presenta numerosi vantaggi significativi rispetto ad altri metodi di trasmissione:

Capacità di posizionamento ad alta precisione: la vite trapezoidale può garantire una maggiore precisione di posizionamento, con un valore tipico di ±0,1 mm o superiore, il che è fondamentale per la qualità di stampa.

Buone prestazioni autobloccanti: il design della filettatura trapezoidale consente di mantenere naturalmente la propria posizione quando non è azionata, riducendo il rischio di caduta dell'asse Z quando l'alimentazione è spenta o il motore non è in funzione.

Maggiore capacità di carico: rispetto alla trasmissione a cinghia o alla barra filettata ordinaria, la vite trapezoidale può sopportare carichi assiali maggiori ed è adatta a sostenere il peso della piattaforma di stampa e della testina di stampa.

Caratteristiche di movimento fluido: la trasmissione a vite trapezoidale riduce le vibrazioni e i salti, contribuendo a migliorare la qualità della superficie stampata.

Elevato rapporto costi-prestazioni: rispetto alla vite a sfere, la vite trapezoidale ha un costo inferiore e può soddisfare i requisiti di precisione della maggior parte delle stampanti 3D di fascia consumer.

Applicazioni tipiche della vite trapezoidale nelle stampanti 3D

Nella struttura delle stampanti 3D, la vite trapezoidale viene utilizzata principalmente nelle seguenti parti chiave:

Sistema di sollevamento dell'asse Z: la maggior parte delle stampanti 3D FDM/FFF utilizza viti trapezoidali per controllare il movimento preciso della piattaforma di stampa o della testina di stampa nella direzione dell'asse Z. Poiché l'asse Z deve essere altamente stabile e sopportare un certo carico, la vite trapezoidale diventa la scelta ideale.

Alcuni assi X/Y appositamente progettati: sebbene la maggior parte delle stampanti 3D moderne utilizzi trasmissioni a cinghia sugli assi X/Y per raggiungere velocità più elevate, alcuni modelli che puntano sulla precisione piuttosto che sulla velocità utilizzano anche viti trapezoidali su questi assi.

Meccanismo di estrusione: in alcuni estrusori a trasmissione diretta, è possibile utilizzare viti trapezoidali per controllare con precisione l'avanzamento dei filamenti.

Selezione dei parametri tecnici delle viti trapezoidali

Quando si sceglie una vite trapezoidale per una stampante 3D, è necessario considerare i seguenti parametri chiave:

Passo: si riferisce alla distanza percorsa dal dado quando la vite compie un giro completo. I passi più comuni sono 2 mm, 4 mm, 8 mm, ecc. I passi più piccoli offrono una risoluzione maggiore ma velocità inferiori.

Diametro: solitamente 6 mm, 8 mm, 10 mm o 12 mm. Diametri maggiori garantiscono maggiore rigidità e capacità di carico.

Tipo di filettatura: filettatura trapezoidale standard (ad esempio Tr8×2) o filettatura appositamente progettata.

Materiale: solitamente acciaio al carbonio o acciaio inossidabile; l'acciaio inossidabile è più resistente alla corrosione ma più costoso.

Livello di precisione: le stampanti 3D solitamente richiedono viti di precisione C7 o superiore.

Lunghezza: selezionare una lunghezza appropriata in base ai requisiti di spostamento dell'asse Z della stampante, generalmente leggermente maggiore dell'altezza di stampa massima.

Installazione e manutenzione della vite trapezoidale

Un'installazione e una manutenzione corrette sono essenziali per garantire le prestazioni e la durata della vite trapezoidale:

Punti di installazione:

Assicurarsi che la vite di comando sia parallela al sistema di guida (ad esempio una guida lineare)

Utilizzare cuscinetti di supporto adeguati per ridurre i carichi radiali

Fissare entrambe le estremità saldamente ma non troppo strette per evitare stress

Utilizzare giunti per collegare il motore e la vite conduttrice per compensare piccoli disallineamenti

Raccomandazioni per la manutenzione:

Pulire regolarmente la vite di comando per rimuovere polvere e residui di stampa

Lubrificazione adeguata (utilizzare grasso speciale o olio lubrificante)

Controllare l'usura del dado e sostituire tempestivamente le parti usurate

Evitare deformazioni causate da un serraggio eccessivo

Confronto tra vite trapezoidale e vite a sfere

Per la maggior parte delle stampanti 3D di fascia consumer, le viti trapezoidali offrono un buon rapporto qualità-prezzo. Le stampanti industriali o di fascia alta potrebbero preferire l'utilizzo di viti a ricircolo di sfere per una maggiore precisione e velocità.

Tendenza di sviluppo futuro della vite trapezoidale

Con il continuo sviluppo della tecnologia di stampa 3D, anche le viti trapezoidali migliorano costantemente:

Innovazione dei materiali: l'applicazione di nuovi materiali compositi e leghe ad alte prestazioni migliora la resistenza all'usura e la durata della vite madre.

Miglioramento del processo di produzione: la rettifica di precisione e le tecnologie di rivestimento speciali migliorano la precisione e la qualità della superficie della vite conduttrice.

Progettazione integrata: alcuni nuovi progetti integrano la vite conduttrice con guide o altre funzioni per semplificare l'installazione e migliorare la rigidità del sistema.

Monitoraggio intelligente: i sensori integrati monitorano lo stato della vite madre e prevedono le esigenze di manutenzione.

Conclusione

In quanto componente di trasmissione chiave nelle stampanti 3D, la vite trapezoidale ha un impatto diretto sulla precisione e sulla qualità di stampa. Comprenderne il principio di funzionamento, i criteri di selezione e i requisiti di manutenzione può aiutare gli utenti e i progettisti di stampanti 3D a ottimizzare le prestazioni della macchina. Con il progresso della scienza dei materiali e delle tecnologie di produzione, la vite trapezoidale continuerà a svolgere un ruolo importante nel campo della stampa 3D, bilanciando prestazioni e costi e promuovendo lo sviluppo della tecnologia di stampa 3D in una gamma più ampia di applicazioni.
